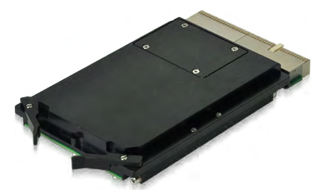

3U CPCI交换模块(CSW-30008)

3U CPCI交换模块(CSW-30008)

CSW-30008是我司自研的高性能3U CPCI交换模块,作为CPCI通讯系统的交换中心,为通讯系统提供中央管理和数据交换功能,该产品基于PICMG2.0、PICMG2.1 、PICMG2.16等规范构建架构,支持IPMI管理及非管理交换模式,提供可靠的2层网络交换。
CSW-30008采用标准3U CPCI架构,有风冷、导冷两个结构版本,并与军用计算机的抗冲击、抗振动、宽温等恶劣特性进行完美匹配,满足设备在车载、舰载、机载等恶劣环境下的可靠运行要求。

获取报价

产品详情

型号:CSW-30008

技术特性

支持8路10/100/1000Base-T   后出端口;

10/100/1000Base-T 端口自协商和半/ 全双工操作, MDI-X;

8K   ARL 表;

提供流量控制,支持IEEE802.3X   线端阻塞(HOL) 和背压(Backpressure) ;

提供4   个优先级队列,为多媒体和其它数据流提供灵活的优先级机制;

网络适配器可以和端口绑定,实现安全访问;

基于端口的VLAN   和基于802.1Q tagged VLAN, 支持4K 个VLAN;

支持STP 生成树协议;

支持IGMP 侦听;

支持XModem 软件升级;

支持802.1X 认证协议;

支持端口镜像功能;

具备广播风暴抑制功能;

支持MAC   地址过滤;

业务特性

千兆聚合技术

支持千兆以太网的链路聚合技术,允许网络管理员将多达8个10/100/1000 端口组合到一个通道中,多达3个Trunk group;

安全特性

交换机支持ARL 表的静态设置以及MAC 地址与端口的绑定,实现对MAC 的控制过滤,独有的Hyper-Safety 技术, 使得非法主机无法接入网络获取网络资源;

强大的网络管理

可以利用Console 和Telnet 进行CLI 方式的网络管理配置;

通过基于SNMP 的网管软件可以进行网络管理;

可以基于web 的页面管理图形用户接口,操作简单,功能强大,界面直观,

易于软件升级设计,可以通过TFTP   的带内(in-band) 升级方法实现, 也可以通过WEB操作方式升级软件;

标准协议

桥(生成树)

以太网

快速以太网

全双工流控

千兆以太网

Link   Aggregation

VLAN

UDP

TCP

TFTP

IP

ICMP

ARP

Telnet

SMI

SNMP

MIBII

Ether-like   MIB

Bridge   MIB

Ether-like   MIB

RMON

IEEE802.1d

IEEE802.3

IEEE802.3u

IEEE802.3x

IEEE802.3z

IEEE802.3ad

IEEE802.1Q

RFC   768,RFC 950,RFC   1071

RFC   793

RFC   783

RFC   791

RFC   792

RFC   826

RFC   854~RFC 859

RFC   1155

RFC   1157

RFC   1213&RFC 1573

RFC   1398

RFC   1493

RFC   1643

RFC   1757

供电

+5V供电,功耗小于20W;

结构尺寸

3U   CPCI标准尺寸(160x100x1.6mm);

支持加固导冷,导冷版本厚度4HP;

工作温度

-20℃~ 60℃(工业级), -40℃~ 70℃(军工级)。


订购信息

产品

型号

规格/描述

3U CPCI交换模块

CSW-30008-QDN

-20℃工作,风冷模块

CSW-30008-QEN

-40℃工作,风冷模块

CSW-30008-QDM

-20℃工作,导冷模块

CSW-30008-QEM

-40℃工作,导冷模块
